|
|||||
|
|
| Al0.2Co1.5CrNi1.5Ti0.5Mox高温耐磨高熵合金的组织结构、力学性能和摩擦学性能 | |
| 作者姓名： | 邱玉新 张爱军 辛本斌 孟军虎 吴有智 |
| 作者单位： | 1. 兰州理工大学材料科学与工程学院;2. 中国科学院兰州化学物理研究所中国科学院材料磨损与防护重点实验室 |
| 基金项目： | 国家自然科学基金项目(52101185); |

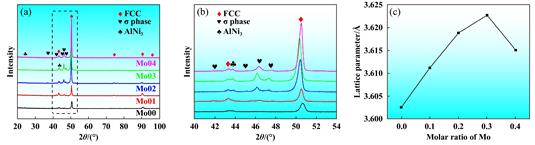

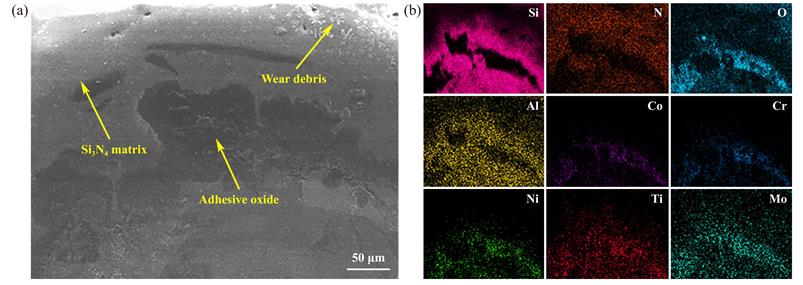

| 摘 要： |  使用真空电弧熔炼技术制备了Al0.2Co1.5CrNi1.5Ti0.5Mox(x=0.0, 0.1, 0.2, 0.3, 0.4)高熵合金,研究了Mo含量对该高熵合金组织结构、力学性能和摩擦学性能的影响规律及其作用机制. Al0.2Co1.5CrNi1.5Ti0.5高熵合金由FCC相和有序AlNi3相组成,Mo元素添加后促进形成σ相.较大原子半径的Mo元素引发的晶格畸变效应和σ硬质相析出引起的第二相强化效应赋予高熵合金优良的力学和摩擦学性能.随着Mo含量的提高,合金的硬度增加了40.4%,屈服强度增加了32.1%.对该合金的摩擦磨损性能进行研究,发现Mo元素的添加显著改善了高熵合金的摩擦学性能,尤其是当Mo的摩尔比为0.4时,高熵合金室温磨损率为2.62×10-6 mm3/(N·m),800℃时的磨损率为6.23×10  |
| 关 键 词： | 高熵合金 微观组织 力学性能 摩擦学性能 高温耐磨机制 |
| 收稿时间： | 2022-10-11 |
